Dobradeira série PPT
Dobradeira série PPT

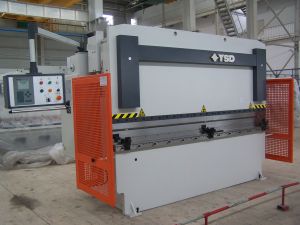

Dobradeira série PPT(K)

Introdução
A dobradeira hidráulica para tubos ou prensa dobradeira hidráulica série PPT(K)tem um sistema de sincronização mecânica forçada que aumenta a precisão do processo. Os deslizadores se movem em paralelo ao longo do eixo de torção para conseguir a sincronização. Esta dobradeira PPT(K)tem pressão nominal de 40 a 200 tons e largura de chapa para dobrar de 1.25 a 4 metros.

Classificação das séries
1. A dobradeira hidráulica para tubos ou prensa dobradeira hidráulica série PPT(K)tem um sistema de sincronização mecânica simples, efetivo e preciso.
2. Os deslizadores se movem em paralelo com a força de acionamento de torção do eixo, de modo a conseguir a sincronização.
3. A posição do bloco mecânico determina o estado da terminação.
4. CNC disponível para a dobradeira hidráulica para tubos ou prensa dobradeira hidráulica série.
5. A operação é conveniente, a manutenção e o ajuste.
6. Tem uma estrutura compacta.

Sistema de nível mecânico

A dobradeira hidráulica para tubos ou prensa dobradeira hidráulica série PPT(K)tem um sistema de sincronização mecânica simples, efetivo e preciso. Uma barra de torção mantém o paralelismo este as vigas.

Profundidade de dobra:
Parâmetros da dobradeira hidráulica para tubos ou prensa dobradeira hidráulica série PPT(K)

40 a 70 tons
Parâmetros 40/12.5 40/20 40/25 50/20 70/25 70/30
Força de pressão       KN 400 400 400 500 700 700
Comprimento de trabalho   mm 1250 2000 2500 2000 2500 3000
Distância entre colunas 1050 1640 2050 1640 2050 2550
Curso do aríete     mm 100 100 100 100 100 100
Ajuste de movimento do aríete mm 80 80 80 80 80 80
Luz do dia         mm 300 300 300 300 300 300
Profundidade da garganta      mm 200 200 200 200 300 300
Largura da mesa     mm 140 140 140 140 140 140
Velocidade de aproximação mm/s 100 100 100 78 100 100
Velocidade de trabalho    mm/s 10 10 10 7 7 7
Velocidade de retorno   mm/s 90 90 90 80 88 88
Motor potência     kw 3 3 3 3 4 4
Peso aproximado    kg 2000 2500 3000 2700 4550 4850
Deslocamento do batente de medição   mm 400 400 400 400 600 600
Volume de tanque de óleo   L 63 63 63 63 110 110
Comprimento da máquina   mm 1555 2160 2660 2160 2660 3145
Largura da máquina    mm 1060 1110 1110 1195 1275 1275
Altura da máquina   mm 2149 1980 2110 2100 2110 2110

70 a 135 tons
Parâmetros 70/40 100/25 100/30 100/40 135/30 135/40
Força de pressão       KN 700 1000 1000 1000 1350 1350
Comprimento de trabalho   mm 4000 2500 3000 4000 3000 4000
Distância entre colunas 3150 2050 2550 3150 2550 3150
Curso do aríete     mm 100 130 130 130 130 130
Ajuste de movimento do aríete mm 80 110 110 110 110 110
Luz do dia         mm 300 310 310 310 310 310
Profundidade da garganta      mm 300 300 300 300 300 300
Largura da mesa     mm 140 180 180 180 180 180
Velocidade de aproximação mm/s 100 100 100 100 100 100
Velocidade de trabalho    mm/s 7 8 8 8 8 8
Velocidade de retorno   mm/s 88 60 60 60 60 60
Motor potência     kW 4 5.5 5.5 5.5 7.5 7.5
Peso aproximado    kg 6200 5820 6270 8200 7500 9260
Deslocamento do batente de medição   mm 600 600 600 600 600 600
Volume de tanque de óleo   L 110 125 125 125 125 125
Comprimento da máquina   mm 4050 2645 3145 4050 3145 4050
Largura da máquina    mm 1275 1330 1330 1330 1435 1435
Altura da máquina   mm 2430 2420 2420 2520 2420 2520

135 a 200 tons
Parâmetros 135/60 165/30 165/40 165/60 200/30 200/40
Força de pressão       KN 1350 1650 1650 1650 2000 2000
Comprimento de trabalho   mm 6000 3000 4000 6000 3000 4000
Distância entre colunas 4050 2550 3150 4050 2500 3150
Curso do aríete     mm 130 150 150 150 150 200
Ajuste de movimento do aríete mm 110 120 120 120 120 150
Luz do dia         mm 310 350 350 350 400 400
Profundidade da garganta      mm 300 300 300 300 300 300
Largura da mesa     mm 180 180 180 180 180 180
Velocidade de aproximação mm/s 100 100 100 100 100 100
Velocidade de trabalho    mm/s 8 8 8 8 7 7
Velocidade de retorno   mm/s 60 68 68 68 75 75
Motor potência     kW 7.5 11 11 11 15 15
Peso aproximado    kg 12600 8500 10500 16240 10000 14000
Deslocamento do batente de medição   mm 600 600 600 600 600 600
Volume de tanque de óleo   L 120 165 165 165 165 165
Comprimento da máquina   mm 6000 3145 4050 6050 3100 4000
Largura da máquina    mm 1450 1550 1550 1550 1560 1565
Altura da máquina   mm 2435 2560 2760 3035 2610 2935

A YSD usa as normas ISO9001, CE, CSA, HPS, DHC, etc., para assegurar a grande qualidade da dobradeira hidráulica para tubos ou prensa dobradeira hidráulica. A YSD está cotada na bolsa de Shenzhen na China desde 1998. Produzimos dobradeiras de alta qualidade personalizadas para os nossos clientes em várias indústrias de todo o mundo.
